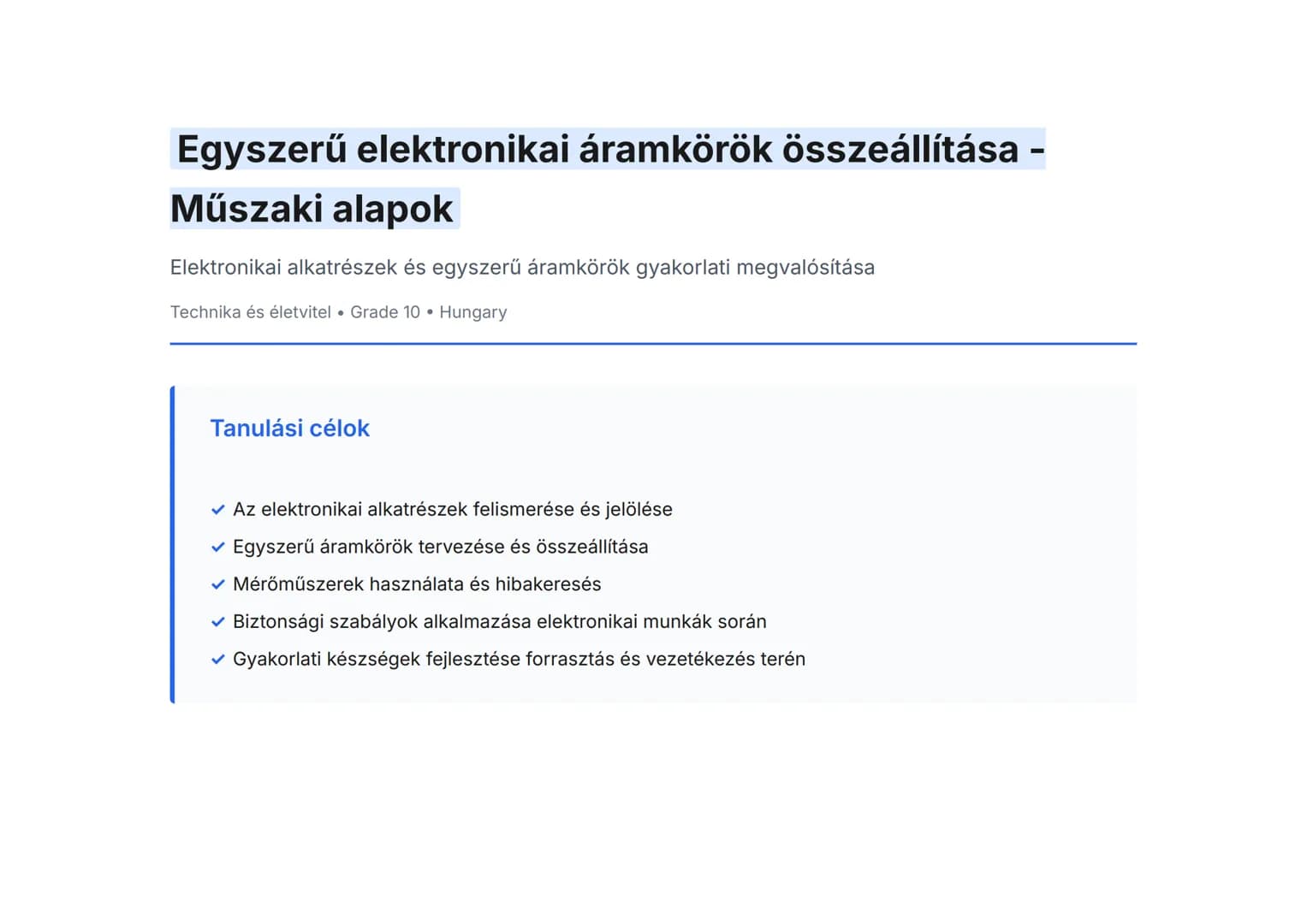

Tanulási célok

Az elektronikai áramkörök összeállítása során olyan praktikus készségeket sajátíthatsz el, amelyeket később bármikor használhatsz. Ez a téma nemcsak elméleti tudást ad, hanem valódi gyakorlati képességeket is fejleszt.

A legfontosabb célok között szerepel az elektronikai alkatrészek felismerése és helyes alkalmazása. Megtanulod, hogyan tervezz és építs fel egyszerű áramköröket, valamint hogyan használd a különböző mérőműszereket.

A biztonsági szabályok betartása kulcsfontosságú - ez védelmez a balesetektől és biztosítja, hogy minden munkád sikeres legyen. A forrasztás és vezetékezés technikáinak elsajátítása pedig lehetővé teszi, hogy tartós, professzionális minőségű áramköröket készíts.

💡 Fontos tudni: Ezek a készségek nemcsak iskolában hasznosak, hanem később a mindennapi életben is sokszor jól jönnek!

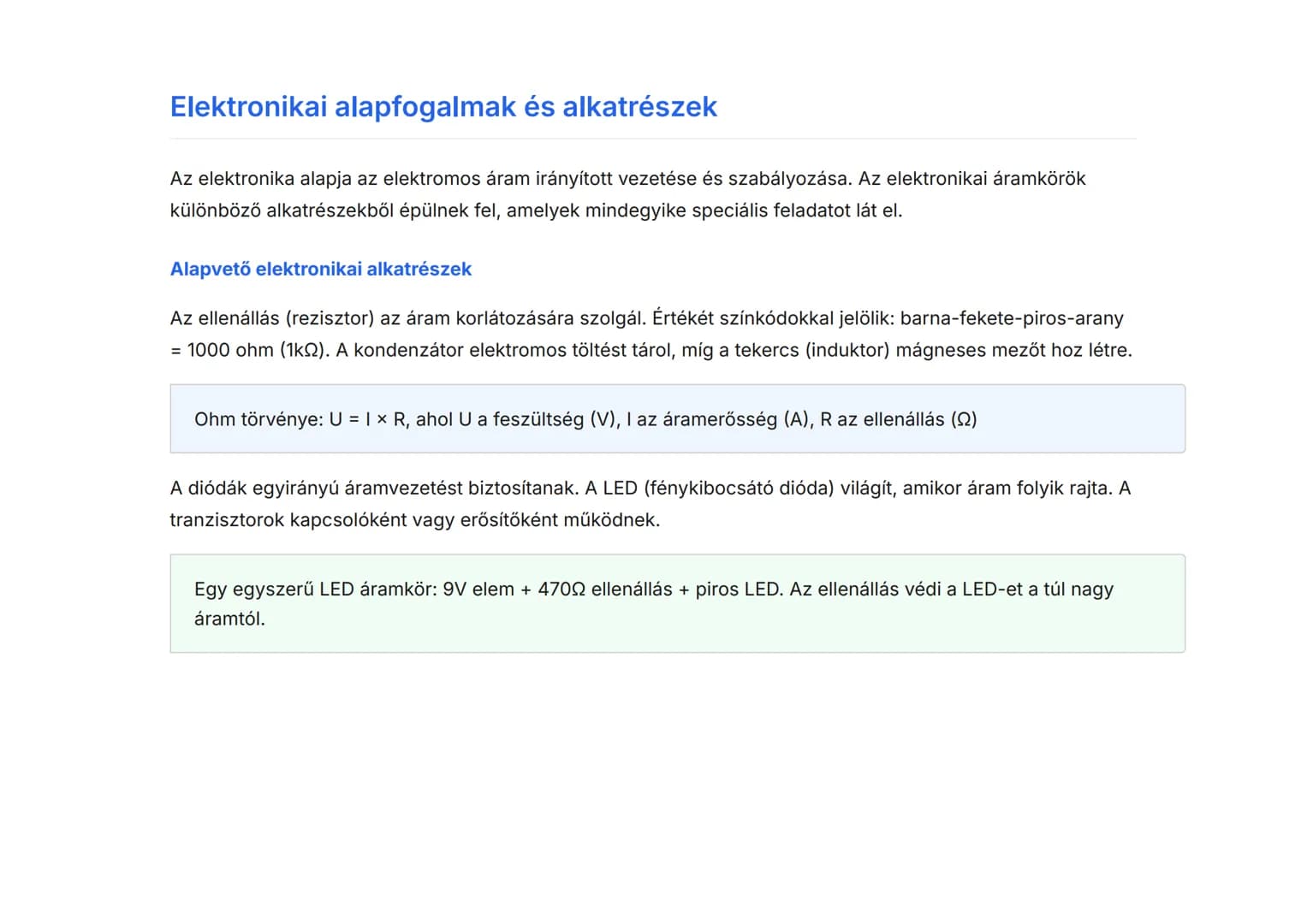

Elektronikai alapfogalmak és alkatrészek

Az elektronika lényege az elektromos áram irányított vezetése és szabályozása - gondolj rá úgy, mint a víz vezetésére csöveken keresztül. Az elektronikai áramkörök különböző alkatrészekből állnak, amelyek mindegyike speciális feladatot végez.

Az ellenállás (rezisztor) korlátozza az áram erősségét, akár egy szűk cső a víz áramlását. Értékét színkódokkal jelölik: például barna-fekete-piros-arany = 1000 ohm. A kondenzátor elektromos töltést tárol, mint egy akkumulátor, míg a tekercs mágneses mezőt hoz létre.

Az Ohm törvénye $U = I × R$ segít kiszámítani, hogy mennyi feszültségre, áramerősségre vagy ellenállásra van szükségünk. A diódák csak egy irányba engedik át az áramot, mint egy egyirányú utca, míg a LED fényt is bocsát ki közben.

Egy egyszerű LED áramkör összeállításához csak egy 9V-os elem, egy 470Ω-os ellenállás és egy piros LED kell - ez védi a LED-et a túl nagy áramtól, így hosszú ideig működik.

💡 Praktikus tipp: Kezdd mindig az ellenállás színkódjának leolvasásával - ez sok hibától megóv!

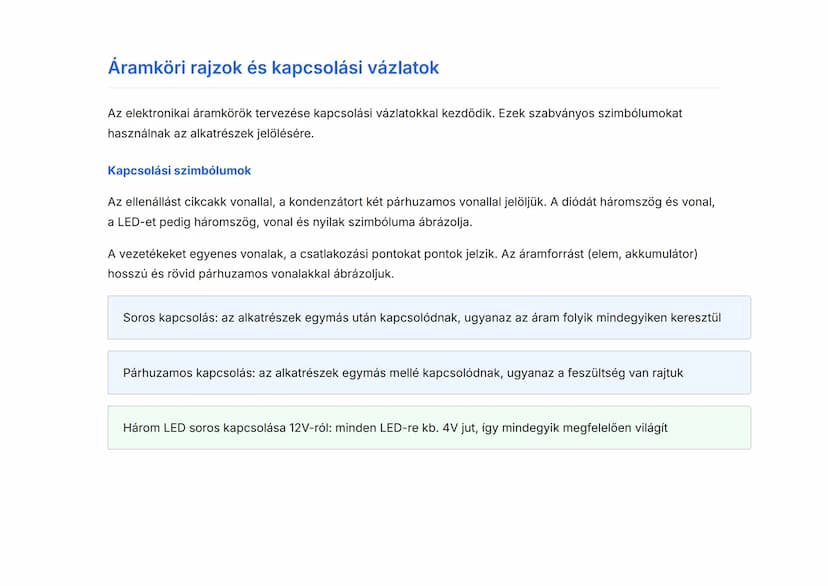

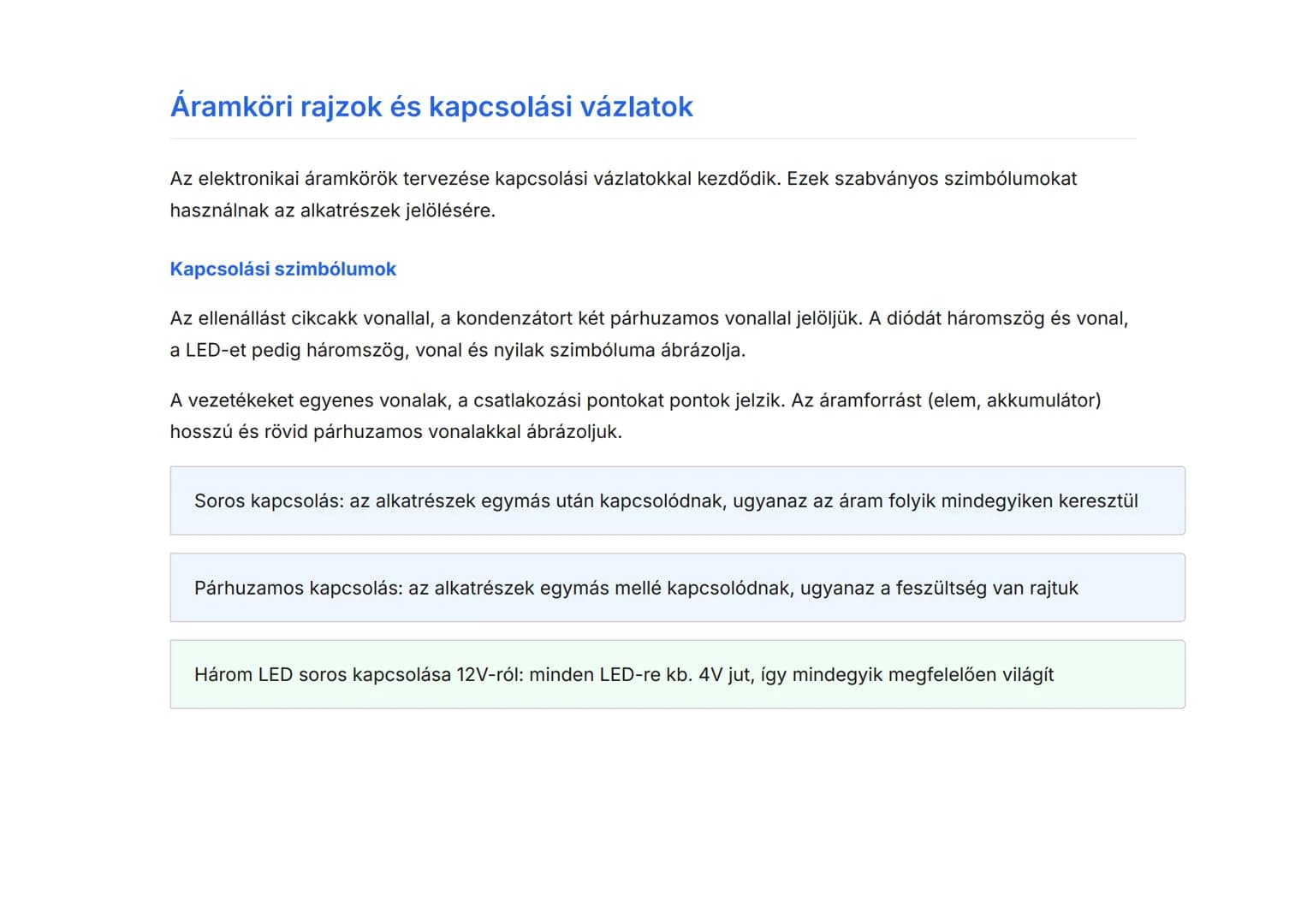

Áramköri rajzok és kapcsolási vázlatok

Az elektronikai áramkörök tervezése kapcsolási vázlatokkal kezdődik, amelyek olyan szabványos szimbólumokat használnak, mint egy nemzetközi nyelv. Ezek a rajzok pontosan megmutatják, hogyan kell összekötni az alkatrészeket.

Az ellenállást cikcakk vonallal, a kondenzátort két párhuzamos vonallal jelöljük. A diódát háromszög és vonal, a LED-et pedig háromszög, vonal és nyilak ábrázolja. A vezetékeket egyenes vonalak, a csatlakozási pontokat pontok jelzik.

Soros kapcsolásban az alkatrészek egymás után kapcsolódnak - ugyanaz az áram folyik mindegyiken keresztül, mint egy lánc szemei. Párhuzamos kapcsolásban az alkatrészek egymás mellé kerülnek, és mindegyikre ugyanaz a feszültség jut.

Három LED soros kapcsolása 12V-ról tökéletes példa: minden LED-re körülbelül 4V jut, így mindegyik megfelelően világít anélkül, hogy túlterhelődne.

💡 Emlékeztető: A kapcsolási vázlat olyan, mint egy recept - pontosan kövesd, és minden működni fog!

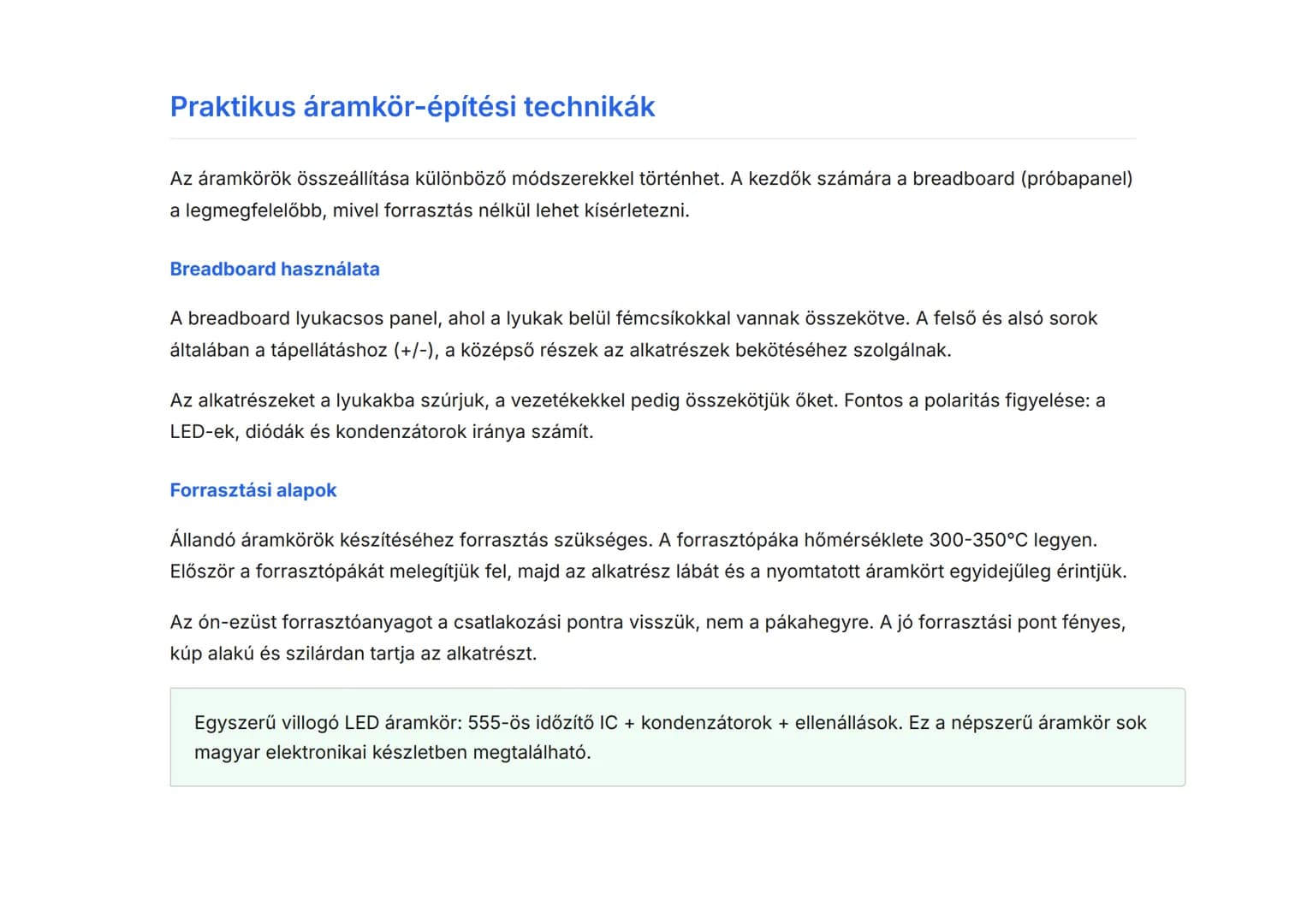

Praktikus áramkör-építési technikák

Az áramkörök összeállítása különböző módszerekkel történhet, de kezdőknek a breadboard (próbapanel) a legjobb választás. Ez egy lyukacsos panel, ahol forrasztás nélkül lehet kísérletezni és hibázni is.

A breadboard lyukai belül fémcsíkokkal vannak összekötve. A felső és alsó sorok általában a tápellátáshoz szolgálnak (+/-), a középső részek pedig az alkatrészek bekötéséhez. Az alkatrészeket egyszerűen a lyukakba szúrod, és vezetékekkel kötöd össze őket.

Állandó áramkörök készítéséhez forrasztás szükséges. A forrasztópáka hőmérséklete 300-350°C legyen. Az ón-ezüst forrasztóanyagot a csatlakozási pontra viszed, nem a pákahegyre - ez kulcsfontosságú különbség.

Egy egyszerű villogó LED áramkör 555-ös időzítő IC-vel remek gyakorlat. Ez a népszerű áramkör sok magyar elektronikai készletben megtalálható, és látványos eredményt ad.

💡 Gyakorlati tanács: A jó forrasztási pont fényes, kúp alakú és szilárdan tartja az alkatrészt!

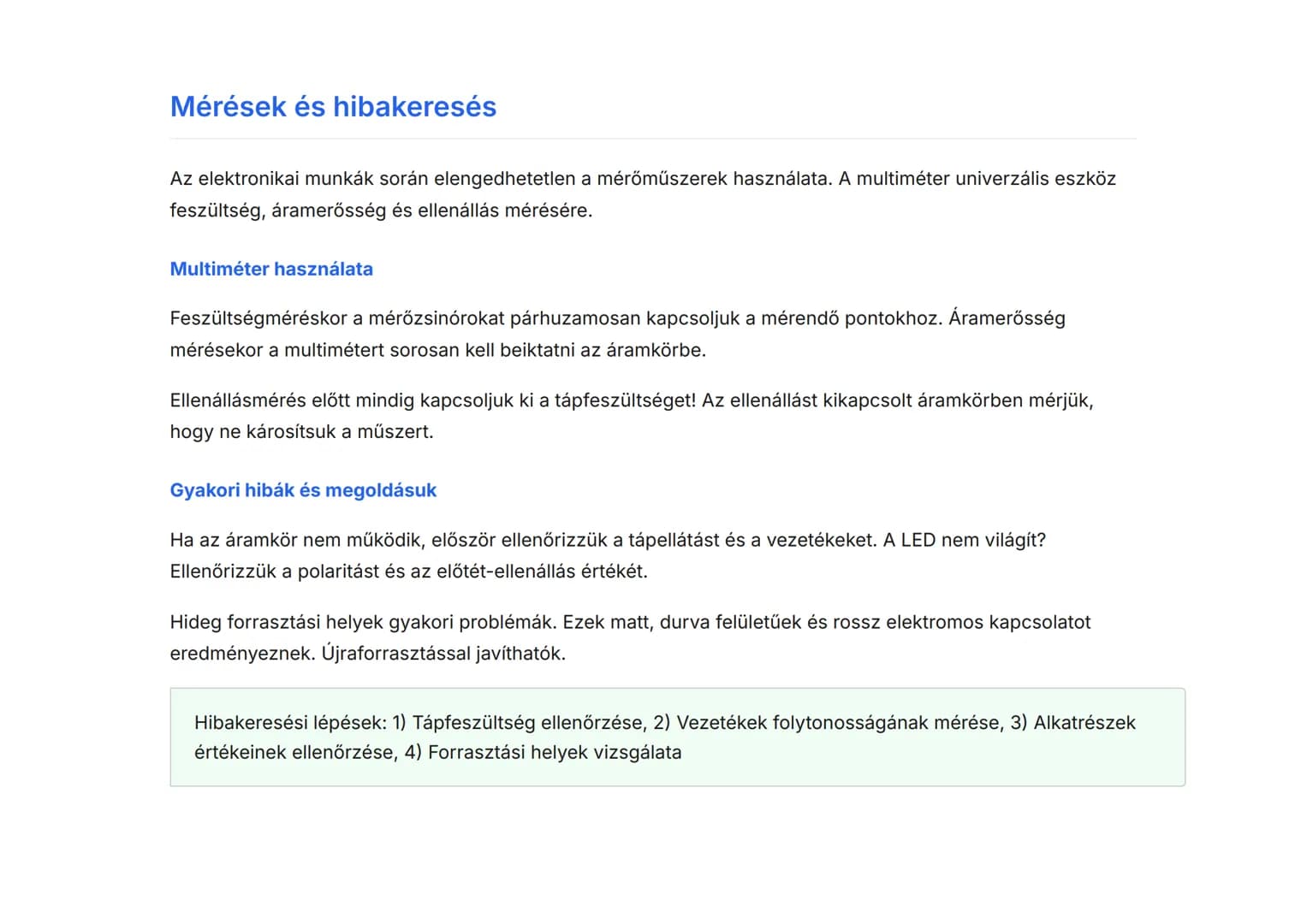

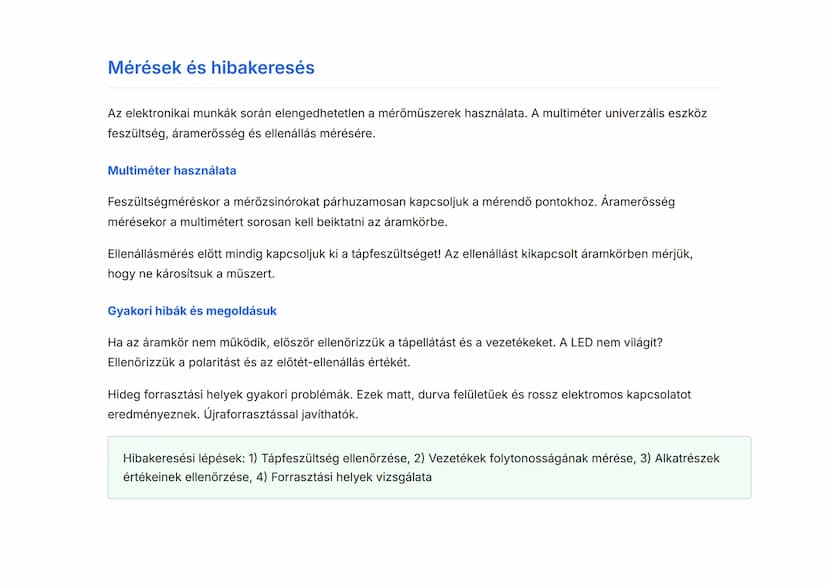

Mérések és hibakeresés

Az elektronikai munkák során elengedhetetlen a mérőműszerek használata. A multiméter univerzális eszköz, amely feszültséget, áramerősséget és ellenállást is tud mérni - ez lesz a legjobb barátod.

Feszültségméréskor a mérőzsinórokat párhuzamosan kapcsolod a mérendő pontokhoz. Áramerősség méréséhez viszont a multimétert sorosan kell beiktatni az áramkörbe. Ellenállásmérés előtt mindig kapcsold ki a tápfeszültséget, hogy ne károsítsd a műszert.

Ha az áramkör nem működik, ne izgulj - ez teljesen normális! Először ellenőrizd a tápellátást és a vezetékeket. Ha a LED nem világít, nézd meg a polaritást és az előtét-ellenállás értékét.

A hibakeresés lépései egyszerűek: 1) Tápfeszültség ellenőrzése, 2) Vezetékek folytonosságának mérése, 3) Alkatrészek értékeinek ellenőrzése, 4) Forrasztási helyek vizsgálata. A hideg forrasztási helyek matt, durva felületűek - ezeket újra kell forrasztani.

💡 Hibakeresési tipp: A legtöbb hiba a rossz vezetékezésből vagy helytelen polaritásból származik!

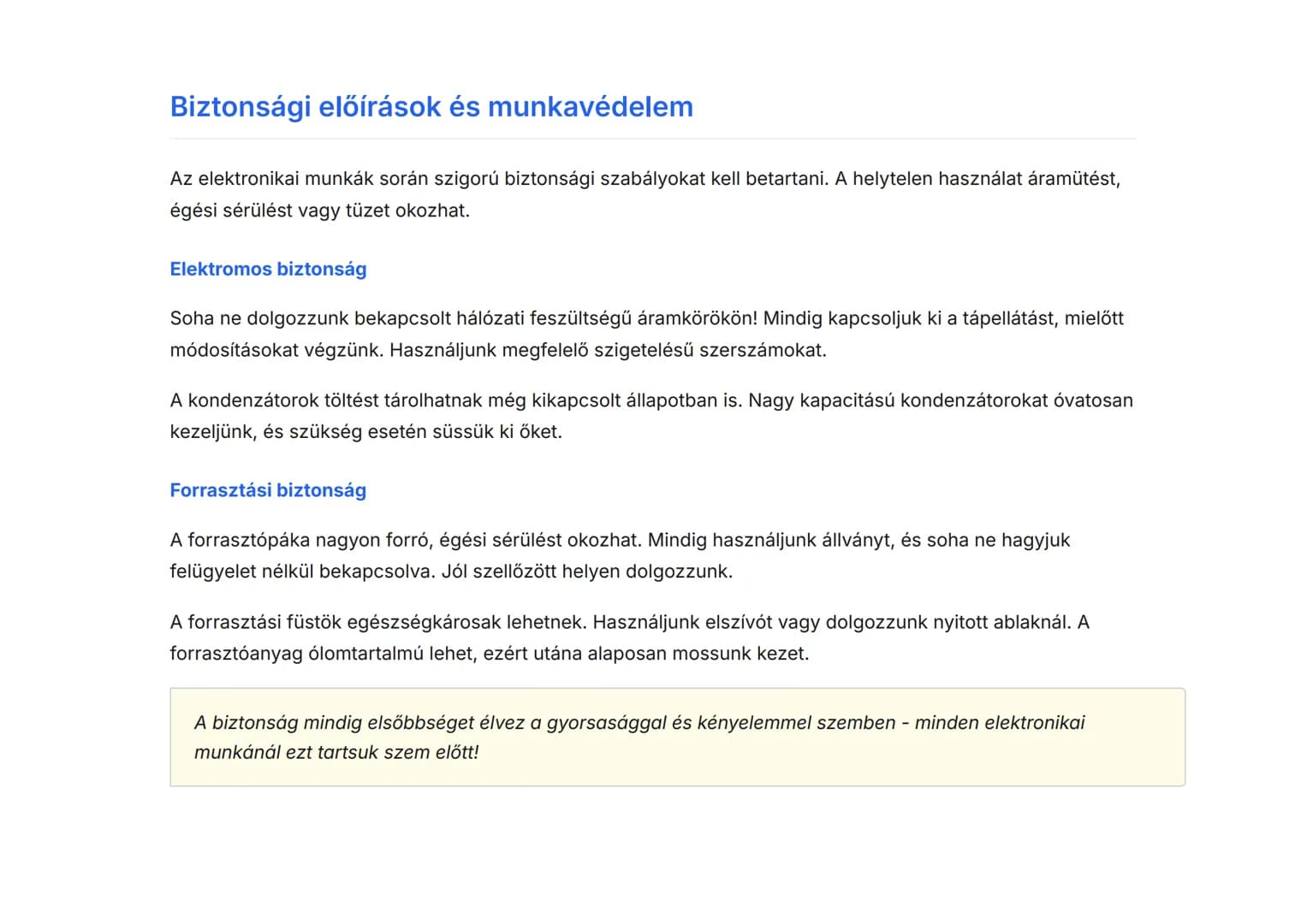

Biztonsági előírások és munkavédelem

Az elektronikai munkák során a biztonsági szabályok betartása életbevágóan fontos. A helytelen használat áramütést, égési sérülést vagy akár tüzet is okozhat, ezért komolyan kell venni ezt a részt.

Soha ne dolgozz bekapcsolt hálózati feszültségű áramkörökön! Mindig kapcsold ki a tápellátást módosítások előtt. A kondenzátorok töltést tárolhatnak még kikapcsolt állapotban is - ezeket óvatosan kezeld.

A forrasztópáka rendkívül forró, súlyos égési sérülést okozhat. Mindig használj állványt, és soha ne hagyd felügyelet nélkül bekapcsolva. Jól szellőzött helyen dolgozz, mert a forrasztási füstök egészségkárosak lehetnek.

A forrasztóanyag ólomtartalmú lehet, ezért minden munka után alaposan moss kezet. Használj elszívót vagy dolgozz nyitott ablaknál. A biztonság mindig elsőbbséget élvez a gyorsasággal szemben!

💡 Arany szabály: Ha bizonytalan vagy valamiben, inkább kérdezz vagy nézz utána - a biztonság nem tűr kompromisszumot!

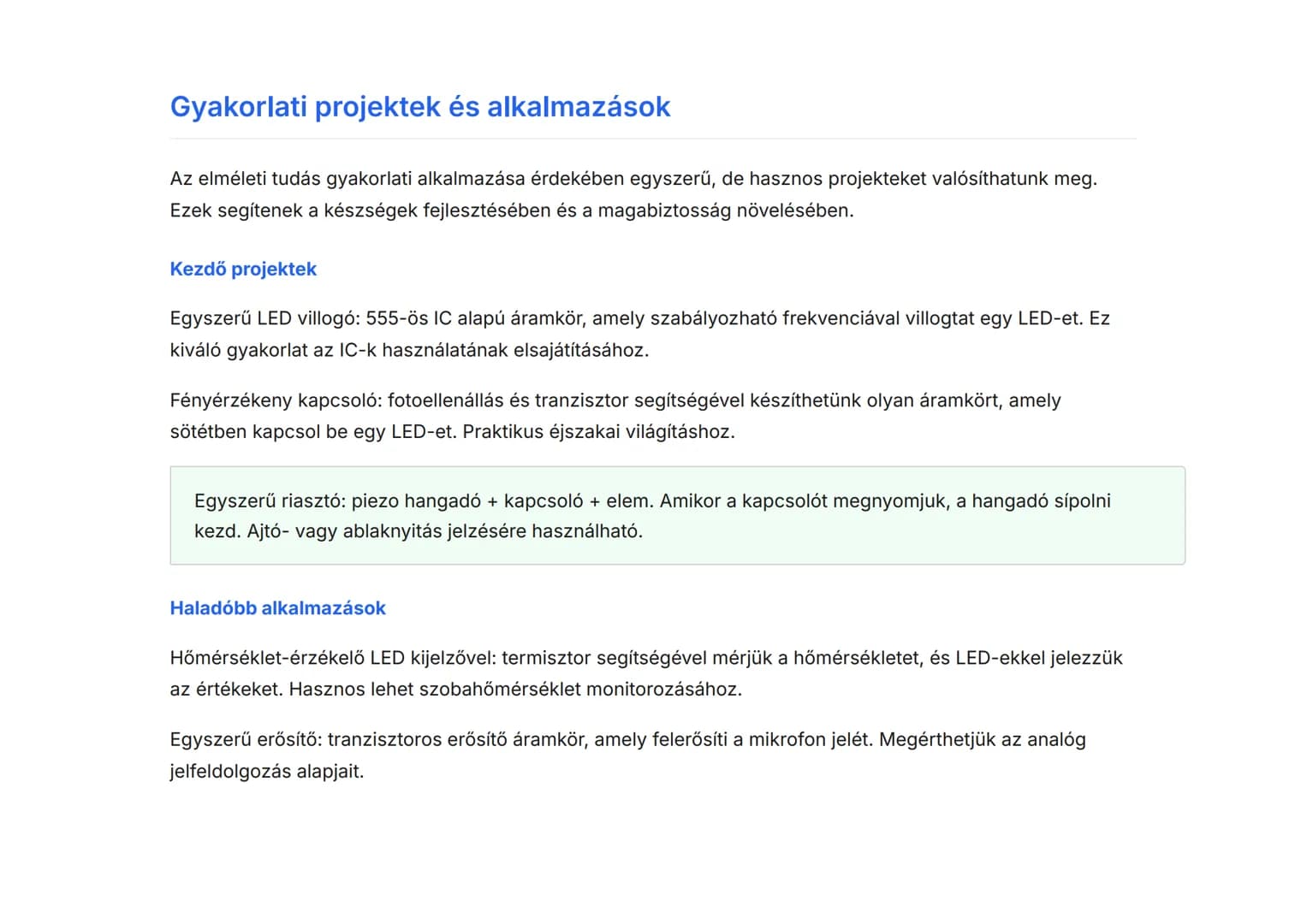

Gyakorlati projektek és alkalmazások

Az elméleti tudás gyakorlati alkalmazása a legizgalmasabb része az elektronikának. Egyszerű, de hasznos projektekkel fejlesztheted készségeidet és növelheted önbizalmadat - minden sikeres projekt egy lépés előre.

Kezdő projekteknek tökéletes az egyszerű LED villogó 555-ös IC-vel, amely szabályozható frekvenciával villog. A fényérzékeny kapcsoló fotoellenállással és tranzisztorral sötétben kapcsol be egy LED-et - praktikus éjszakai világításhoz.

Egy egyszerű riasztó áramkör piezo hangadóval remek gyakorlat: amikor megnyomod a kapcsolót, sípolni kezd. Ez használható ajtó- vagy ablaknyitás jelzésére is.

Haladóbb alkalmazások között szerepel a hőmérséklet-érzékelő LED kijelzővel, amely termisztor segítségével méri a hőmérsékletet. Az egyszerű tranzisztoros erősítő pedig bevezetés az analóg jelfeldolgozás világába.

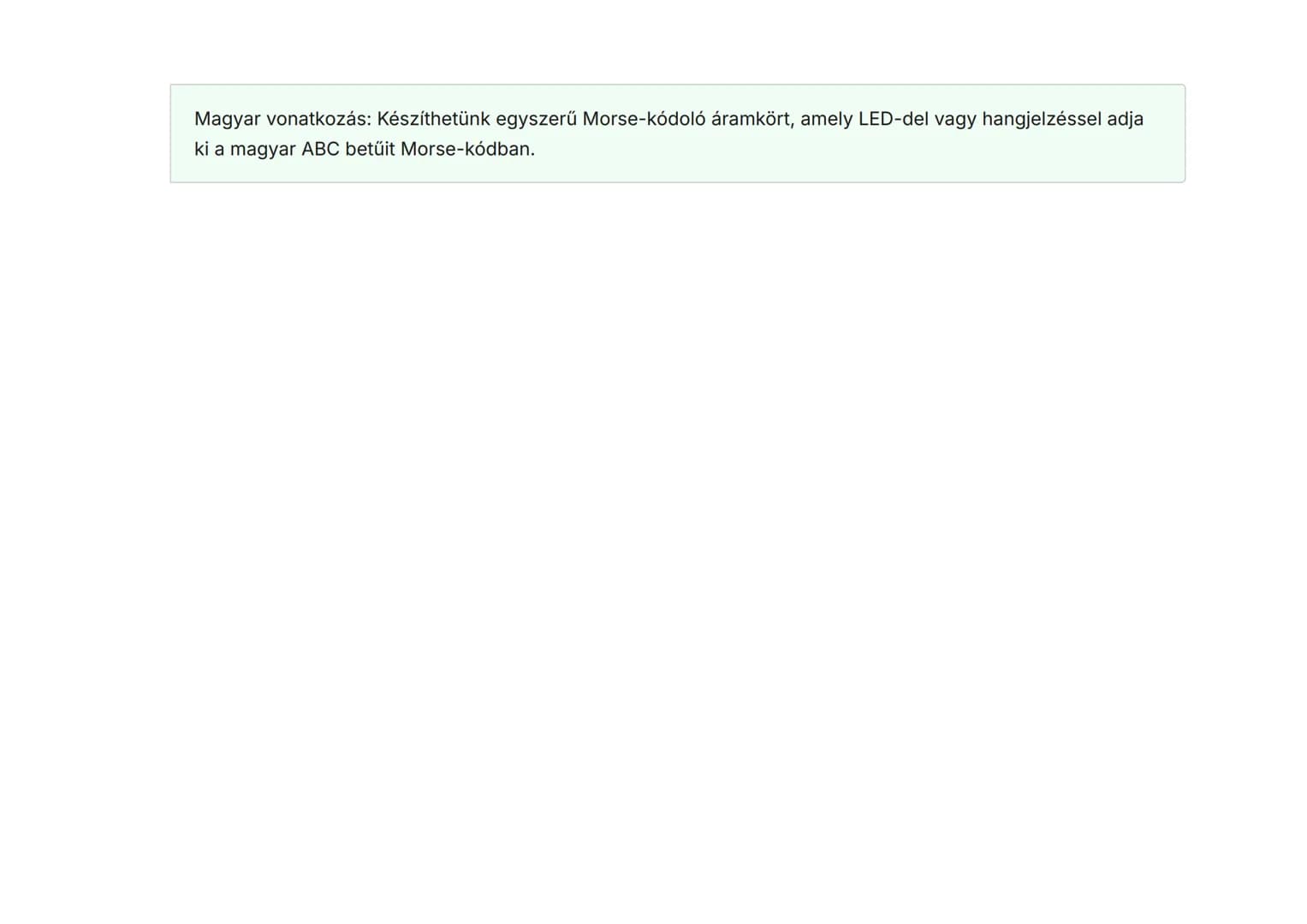

Készíthetsz egyszerű Morse-kódoló áramkört is, amely LED-del vagy hangjelzéssel adja ki a magyar ABC betűit Morse-kódban - ez különlegesen magyar vonatkozású projekt.

💡 Motiváció: Minden nagy elektronikai mérnök egyszerű LED villogtatásával kezdte - te is ezen az úton jársz!
